Обследования напорного канализационного коллектора по ул. Московская 34 б, г. Сургут
Полевые георадарные обследования проводились с целью восстановления трассировки напорного канализационного коллектора диаметром 2х700 мм от ул. Московская 34б до р. Сайма.

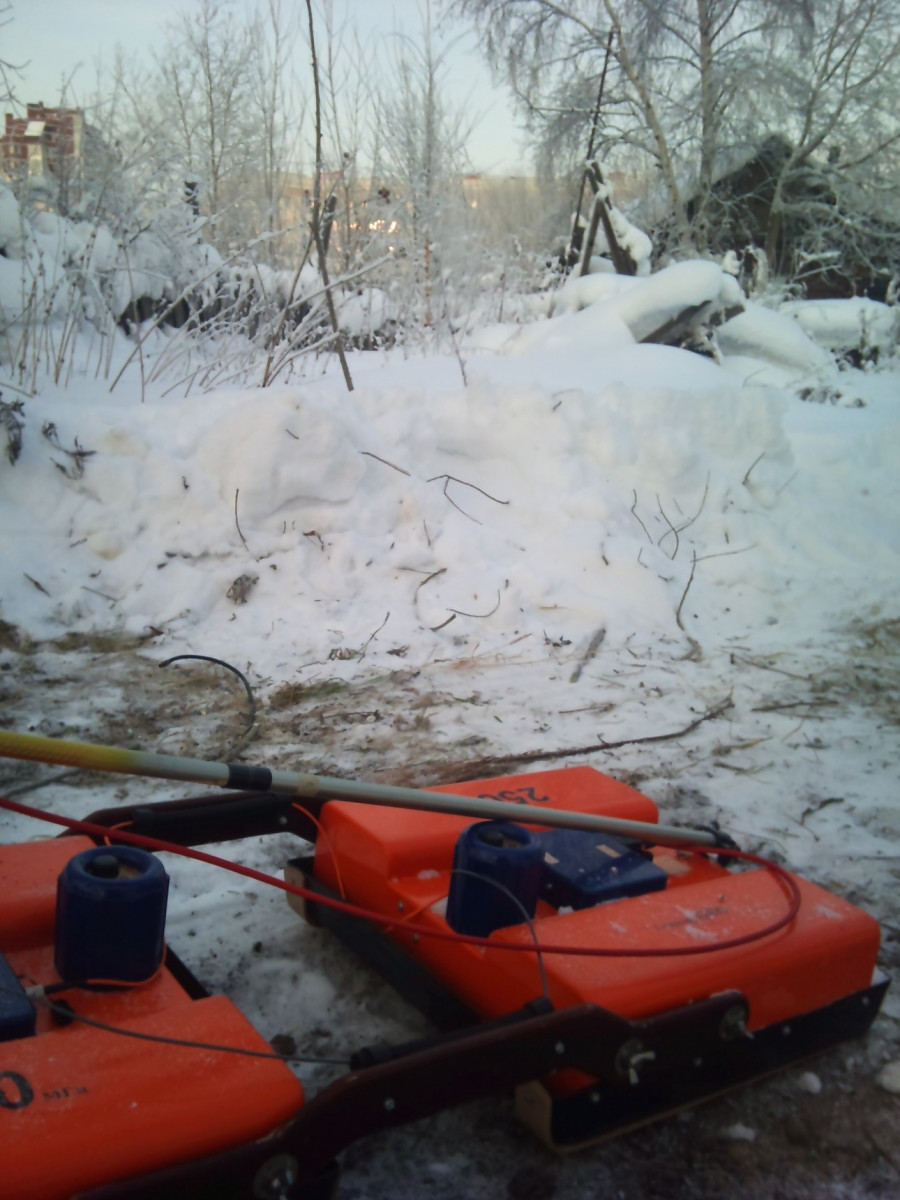

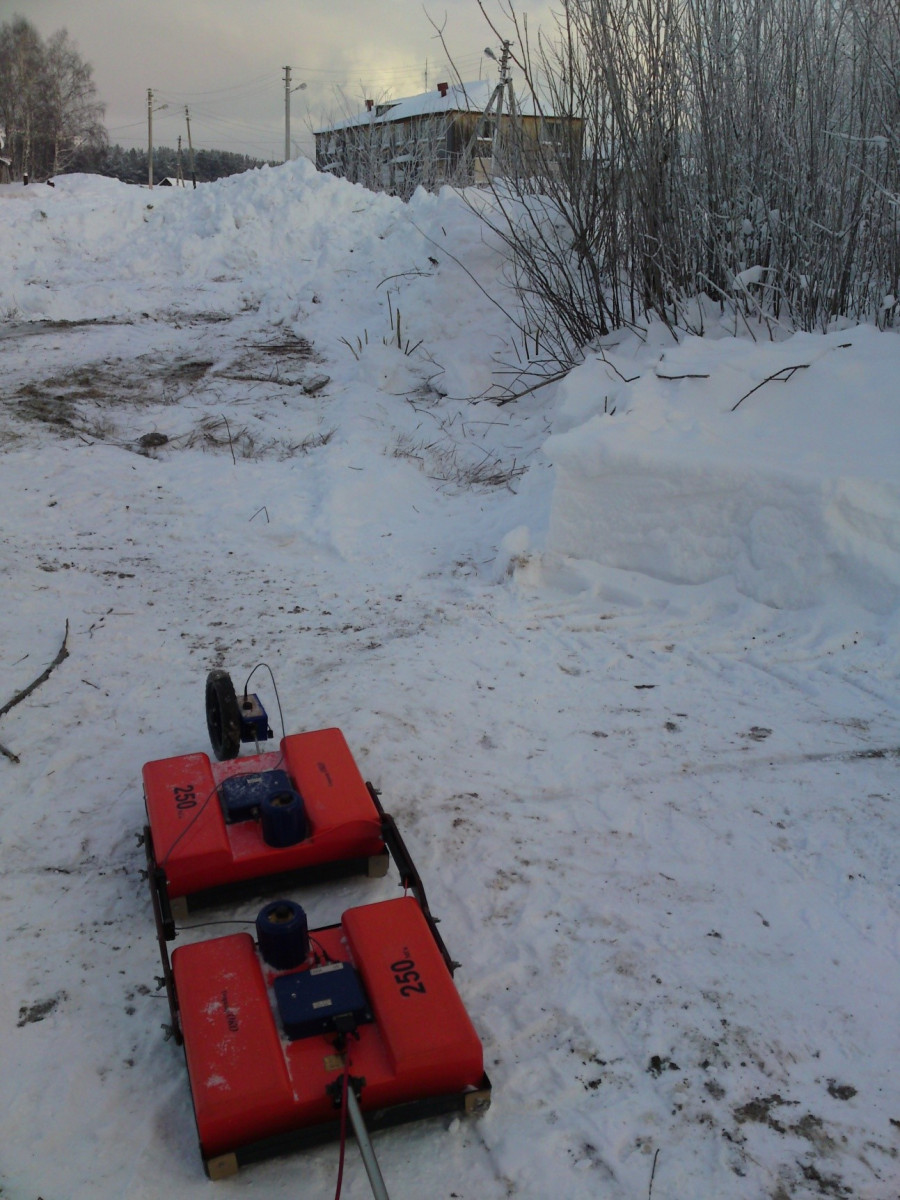

На участке протяженностью 195 метров сделано 36 профилей георадаром с рабочей частотой 250 МГц, в предполагаемых аномальных участках. Работы осуществлялись в зимний период при температуре (-22;-26) С0.
В ходе выполнения георадарных обследований были произведены следующие виды работ.
Полевые работы – пройдено _360_ м по намеченным маршрутам георадаром с частотой 250 МГц. Получено 36 георадарных профилей.
Определено фактическое, плановое и высотное положение коллектора относительно линии земли.

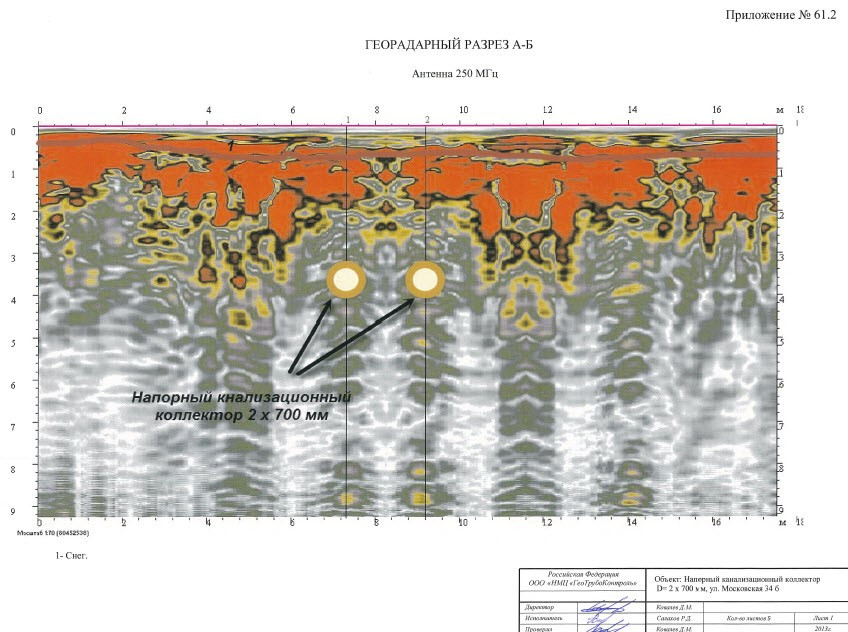

Камеральная обработка – построено 5 инженерно-геологических разрезов (Приложение 61.2), составлен отчет.
Результат
Обследование напорного канализационного коллектора диаметром 2х700 мм от ул. Московская 34б до р. Сайма, протяженностью 195 м, позволило определить его фактическое местоположение и глубину заложения.
Результаты исследований сведены в таблицу 1.
Таблица 1: Координаты точек пересечения георадарных профилей с трубопроводом
Наименование точки. | Е | N | |
Точка 1 | 61°14,440 | 71°25,625 | |
Точка 2 | 61°14,436 | 71°25,597 | |
Точка 3 | 61°14,446 | 71°25,593 | |
Точка 4 | 61°14,462 | 71°25,557 | |
Точка 5 | 61°14,477 | 71°25,520 |
Выводы и заключение

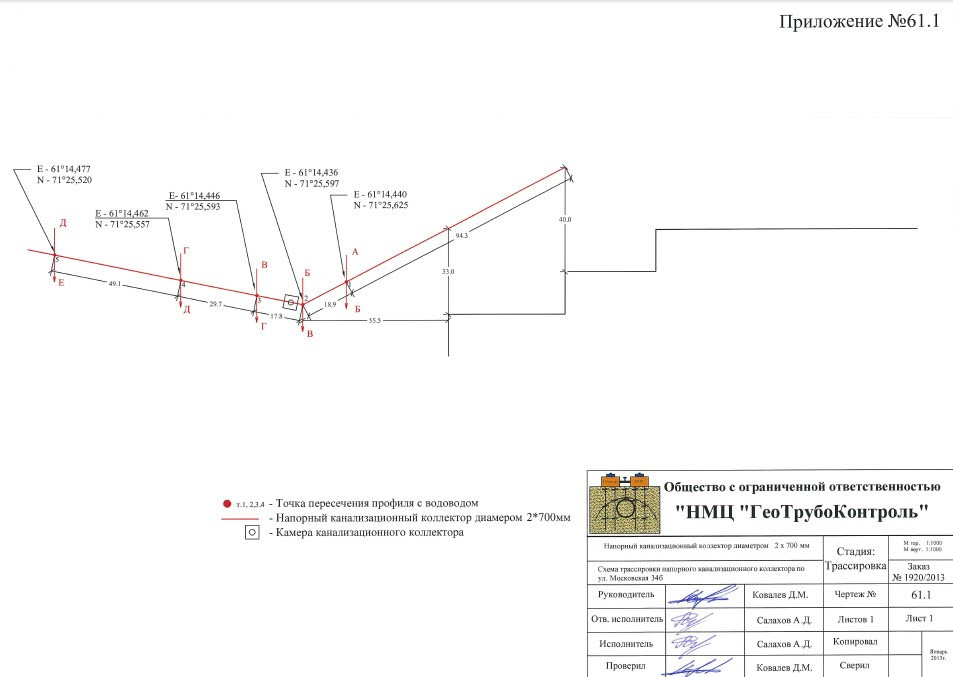

Проанализировав данные георадарного обследования стального напорного канализационного коллектора диаметром 2х700 мм от ул. Московская 34б до р. Сайма, протяженностью 195 м, можно сделать вывод, что трубопровод проложен ниже уровня границы промерзания на глубине 3,1-3,2 м в зависимости от местности, по направлению от КНС-12 до камеры гасителя, через р. Сайма. План схема расположения напорного водовода приведена в Приложении 61.1, координатная привязка трубопровода к системе GPS приведена в таблице 1.
Обследование канализационного колодца возле дома по ул.Энтузиастов 44 , г.Сургут.
Полевые георадарные обследования проводились с целью обнаружения канализационного колодца на проезжей части ул. Губкина возле дома по ул. Энтузиастов 44, в г. Сургуте.
На участке протяженностью 25 метров сделано 8 профилей георадаром с рабочей частотой 1700 МГц, в предполагаемых аномальных участках. Работы осуществлялись в осенний период при температуре (+5;+7) С0.
В ходе выполнения георадарных обследований были произведены следующие виды работ:
- Полевые работы – пройдено _90_ м по намеченным маршрутам георадаром с частотой 1700 МГц. Получено 8 георадарных профилей.
- Определено фактическое положение канализационного колодца.

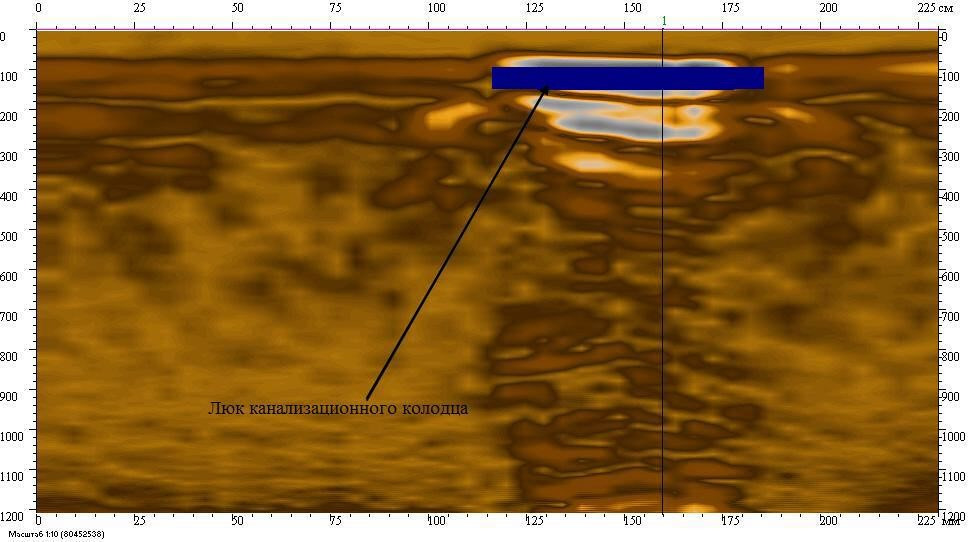

- Камеральная обработка – построено 2 инженерно-геологических разреза (Приложение 59.2), составлен отчет.
Результат
На проезжей части ул. Губкина возле дома по ул. Энтузиастов 44 протяженностью 25 м, позволило определить фактическое местоположение канализационного колодца.
Результаты исследований сведены в таблицу 1.
Таблица 1: Координаты точки пересечения георадарных профилей с канализационным колодцем
Наименование точки. | Расстояние | Расстояние | |
Точка пересечения | 2,0 м от бордюра автомобильной дороги | 2,0 м от угла от оси канализационного колодца |
Выводы и заключение
Проанализировав данные георадарного обследования канализационного колодца на участке протяженностью 25 м, напротив дома ул. Энтузиастов 44, можно сделать вывод, что он расположен под асфальтобетоном на глубине 0,1 м, его фактическое местоположение соответствует исполнительной документации.
Канализационный колодец был потерян в результате производства дорожных работ (асфальтировании).
